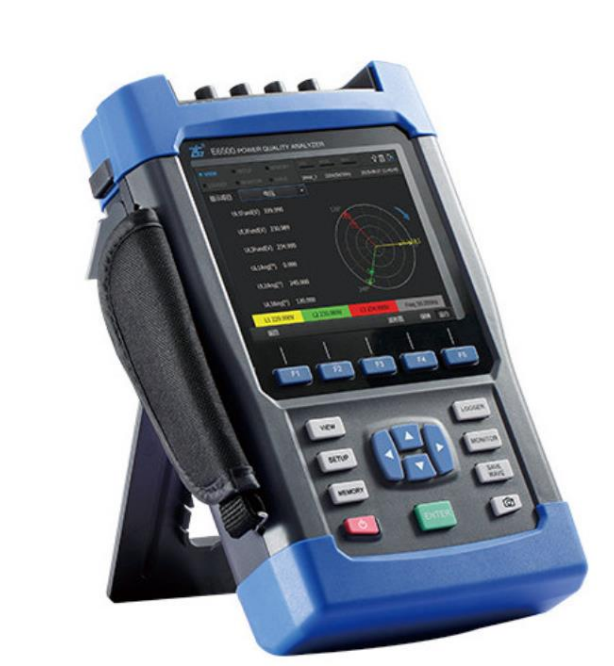

电能质量检测仪

型号 H6500

产品简介

电能质量测试仪又称电能质量综合测试仪、 便携式电能质量检测仪，电能质量测试仪用于监测电能质量，可以在线连续测量电压、电流的谐波、三相、闪变等与电网电能相关的信息。手持式电能质量测试仪，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等所有电能质量参数，同时具备电能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。测量结果提供免费的上位机分析软件进行二次分析，为电网电能质量治理提供准确的数据依据。

性能特点

1.录波分析

支持1-10min录波功能，支持自定义采样点记录原始波形，PC专业上位机分析软件二次分析波形，更有效分析电网故障原因。

2.参数统计

全面对电能质量参数进行记录和数据分析。最小记录间隔为0.2s，记录的数据可供上位机软件二次分析，并可以生成自定义或国标报表。

3.瞬态监测

200kHz高速定频采样，可捕获最短50us波形瞬间脉冲，捕获快速变化的波形数据，同时支持瞬态事件无损录波功能。

4.能效损耗评估

支持功率分解，详细统计各类型参数引起的损耗功率，支持污染评估，同时通过货币的形式直观展示能量损耗导致的经济损失。

5.逆变器测量

可对单相/三相逆变器进行电参数分析，分析及记录逆变器的直流输入、交流输出及转换效率等参数。

6.示波器

显示4通道电压电流波形，支持横向及纵向缩放，直观显示波形畸变情况，了解高次谐波对信号的影响。

电能质量测试仪特色功能

1.多区域标准

50Hz/60Hz电网工频系统测量，中英语言设置，自定义多国家相序颜色标准和计算方法，满足不同用户需求。

高精度、宽频带、宽量程

测量精度符合IEC 61000-4-30 A级标准，IEC61000-4-7谐波测量、IEC61000-4-15闪变测量，最大可测6000V瞬间电压，高次谐波最大频率可以达到9kHz

2.设置向导

指导用户设置参数，满足测量基本设置，解决新用户不清楚如何设置参数的困惑，可视化引导，简单便捷。

3.接线验证

独创接线验证功能，指导用户正确接线，防止接线错误导致无效记录，接线错误有效提示。

4.兼容性设计

支持行业多种品牌的电流互感器。

5.IP53级别结构

具备1.5m防摔保护能力，防护等级高达IP53。

6.数据分析软件PQViewer

电能质量数据分析软件（PQViewer）是与电能质量分析仪配套的数据分析软件。

PQViewer能读取分析仪采集并记录的电能质量数据文件，提供数据分析功能、数据统计功能，并能导出测量数据、导出符合国际标准的报表，有助于快速准确的定位电能质量问题。数据分析功能

统计数据分析，以趋势图方式显示电压、电流、功率、频率以及谐波等数据的统计结果，所有电能数据状态变化一览无遗；

谐波分析，以直方图与趋势图显示谐波数据的统计结果，从谐波的细节数据到宏观的结果都在掌握之中；

事件数据分析（暂态事件与稳态告警事件），报告事件发生的时间、类型及详细数据，可以单通道分析、多通道对比分析事件发生时刻的电能质量状态；

通过简单的操作便可生成符合国标的报表

7.数据导出与报表

导出报告内容，可快速输出Excel格式报表、趋势图、谐波频谱柱状图和ITIC曲线，广泛应用于测量数据的二次分析，效率更高；同时提供Word格式报表，表格数据与图片同时查看，内容丰富，节省时间。

导出原始数据，以csv文件导出记录的原始数据，便于二次数据处理分析，结果精确；操作简单，两步操作即可完成导出。

技术参数

电能质量测试仪测量参数
