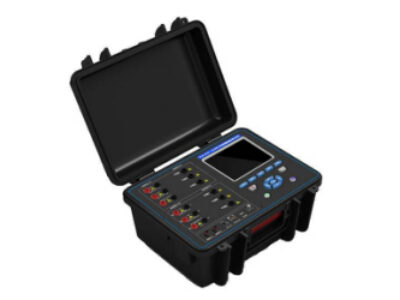

光伏电站系统效率PR分析仪 PE93用于光伏电站的检查、验收和运维，对光伏发电系统的发电情况进行实时监测，能够实时、快速地监测太阳能光伏方阵输出的直流电压、直流电流、直流功率、交流电压、交流电流和交流功率，以及实时检测光伏发电系统的功率、转换效率和功率因数等参数。适用于1500V 光伏系统的功率分析。

主要特点

• 宽电压测试范围，最大直流测试电压1500V；
• 支持网络通信功能，通过TCP组网，实现远程同步测试控制；
• 功率分析功能，检测逆变前的直流电压和直流电流、逆变后的交流电压和交流电流、视在功率、有功功率、转换效率、系统效率等；
• 实时获取环境参数功能，配合设计的辐照度计实时获取太阳辐照度和温度数据；
• 环境参数无线采集功能，辐照度计提供最大100米的无线通信连接功能，环境数据获取更便捷、方便；
• 使用简易、方便，采用触摸屏彩色液晶显示器，可直接触控交互；
• 内部具备高压隔离电源设计，为用户提供可靠的安全保障。
• 可连续测试，并自动存储测试数据结果；
• 内置大容量可更换锂离子电池，为测试提供充足电力；
• 提供用户可选的辐照度计量证书；
• 可测量参数：交流电压、交流电流、直流电压、直流电流、直流功率、交流功率、功率因数、系统效率、交流电压谐波、交流电流谐波、太阳电池温度、环境温度、辐照度。

光伏发电系统功率分析

光伏电站PV系统效率分析仪 LX-PV50可提供光伏发电系统的电压真有效值、电流真有效值、有功功率、视在功率、转换效率和功率因数等参数的自动测试功能，并可根据同步测量的辐照度和温度值自动进行系统效率的计算分析，另外可以根据实际光伏发电系统中的组件参考参数设置参考组件参数。支持TCP 组网功能，可实现远程同步测试。

太阳能光伏发电系统功率分析测试

光伏电站PV系统效率分析仪对光伏发电系统功率分析测试，分析光伏发电系统的效率，常用的测试接线示意图如下图所示。

单相电网接线（该接线方式只对通道1 开放）如图1 所示。

图1

三相三线制（2 表法）接线（该接线方式只对通道1 和通道2 开放）如图2 所示。

图2

三相四线制（3 表法）接线如图3 所示。

图3

ce直流侧两路输入，交流侧单相输出，接线如图4 所示。

图4

直流侧两路输入，交流侧三相输出（2 表法）。

主机规格及性能特性
