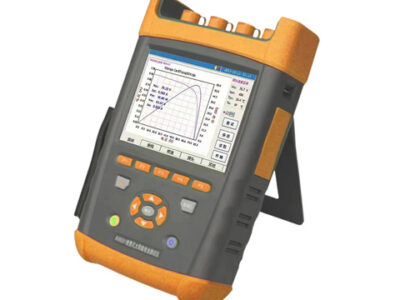

便携式IV测试仪

型号 PV30

200V 20A组串测试；辐照度/IV/效率/发电量；25米无线通信

 产品简介

PV30便携式太阳能电池测试仪主要用于室外太阳能电池阵列/组件/电池片伏安特性测试，酷够方便、快速的测试太阳能电池阵列/组件/电池片在自然光照下的工作特性，可为太阳能电站设计、验收、维护提供测试保障，是电站建设单位、质检部门、生产厂家、科研单位等必备检测工具。

PV30便携式IV测试仪采用一体式封装技术，中英文操作界面功能说明清晰，一键式检测数据导出，单块组件速度10秒完成，快速精准全面的检测功能作为第三方检测机构与电站运维的首选配置

整机配备更为高精度的电阻式负载，同时配备了更为快速的辐照计操作模块以及对应的IV曲线分析软件，可以更高清的解析I曲线的同时具备持续IV不间断扫描的优势，助力光伏全体系电站的检测。

应用领域

单组件测试、辐照测试、发电量测试

产品优势

0～200V高精度曲线测试

采用我司最新的电阻式测试模块，单组件检测更为精准，可最大测试200V组串的IV曲线测试，以及20A组串的串并联测试

STC标称参数转化测试

IV测试，匹配当前95%以上光伏电池板规格，更快速的切换不同规格组件参数，并⾃动计算出电池板当前发电效率以及转化率，帮助用户更精准的知悉组件真实参数。

国标行业基准设备符合国际与行业执行标准，并可作为第三方计量依据。

◎IEC 61215-2005 地面用晶体硅光伏组件 —设计鉴定与定型

◎IEC 61646-2008 地面用薄膜电池设计与鉴定规范

◎CGC/GF003.1:2009 并网光伏发电系统⼯程验收技术规范第1部分：电气设备

◎GB4793.1-2007/IEC 60010-1 测试、控制和实验室用电气设备的安全要求

◎IEC60904-2 2007 标准太阳电池的要求

◎IEC60891-2009 光伏器件的IV实测特性的温度和辐照度修正方法

◎IEC61853-2011 光伏器件性能测试和能量等级

◎通过CE及ROHS认证

◎经过中国计量科学研究院权威验证，电压、电流测试准确性均优于0.2%，达到并超过产品指标要求。

组件条码扫描功能

检测可配备⽆线扫码进行组件条码录⼊，PV200检测数据⾃动匹配组件条码并可对应打印，便于溯源查询。

连续性测试

PV30可连续性测试光伏电池IV数据，20s一次的⾃动检测，可帮助用户持续性监控组件各性能参数并进行对比。

环境监测功能

具备环境温度检测、电池板温度检测、太阳辐照度检测等环境检测功能，并可提供用户可选的辐照计匹配。

iV补偿功能

可真正支持光伏电池⽚的户外验证，适应⼯程化应用的实验阶段光伏电池户外性能测试。

国产配置国际标准金牌售后

PV30国内提供24⼩时快速售后，并提供软硬件的免费升级服务

中英文操作界面

针对不同市场与不同用户需求 PV30提供中英文操作界面，简洁的操作菜单可让用户快速掌握仪器各项功能。

持久续航

PV30提供内置了高容量锂电池模组锂电模组可备选更换便捷长达10H持续续航为测试提供充⾜电力。

量程切换

针对不同规格的组件/组串的电流电压， PV30可⾃动切换测试量程，以提供更为精准的测试范围，并提供过压过流保护。

高扩容

PV30内机可靠储存超过2000幅测试波形并提供SD卡插槽，支持存储空间扩容，可通过USB同步主机储存数据⾄PC端软件分析。

光伏组件修正数据库

内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转化比提供参考，并为用户提供了全面的参数设置功能可手动添加。

高压隔离设计更安全

设备内部具备高压隔壁电源设计为用户提供可靠的安全保证，开路电压最大测试范围可到1500V提供高达30KW光伏阵列测试功能。

100米⽆线通讯

主机与探头之间采用⽆线连接，提供最大25米的⽆线连接功能，使现场测试更便捷，方便。

触屏面板操作

主机操作面板采用触屏加键盘的操作方式高亮的液晶屏幕可在阳光下显示更为清晰，整机包含丰富的外设接又提供多种拓展联机功能。

硬件参数

 PV30配置清单
